| 安定化電源(GSV-3000)に不具合発生(=_=; |

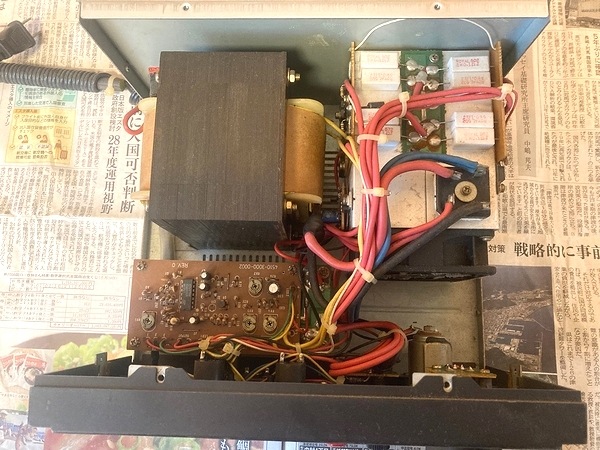

 永年（少なくとも20年以上）愛用している、第一電波工業製の安定化電源「GSV-3000」です。 先日、ヘッドホンを装着してワッチしていたところ、いつもは全く気にならないヒスノイズの中に、時折プチプチとしたかすかなノイズが混じって聞こえる事象が見られました。 最初は、PCからの漏洩ノイズや、ヘッドホンラインの接触不良を疑ったのですが、どうもそうではないようでした。 おかしいなぁと思い、辺りを見回していると、GSV-3000の電圧計の指示が、脈絡なく急激に変動することがあるのに気が付きました。 常時は、もちろん13.8Vにセットしてあるのですけど、何かの拍子に、約9〜14V位の間で電圧が不規則に変動します。 この際、リグのAF出力にプチプチとノイズが載るのを確認しました。 原因はコレだったようです。 …思い返せばこの症状、実は、1年位前に一度発現したことがあったのですが、その時は、少しすると直ってしまったので、そのままにしていたら、また出てきたのでした。 咄嗟に、フロントパネルの電圧調整VRがイカレたかと思い、同ツマミを回転させてみたところ、そこそこスムーズに電圧が可変されましたので、ひとまずこれは正常のようです。 仕方ないので、シャーシをご開帳。  とりあえず、ファンやトランス、基板まわりのホコリを掃除。 トランスの傍らには、電源基板があり、ここに半固定VRが4つ確認できました。 アヤシイとすればコイツか？。  肝心要めの回路図は、ネットでググってみると、簡単に複数ヒットしました。 ざっと眺めた限りですが、オーソドックスなオペアンプによる定電圧回路のようです。 RV1は電圧調整用・RV2は電流制限しきい値調整用・RV3とRV4は、それぞれフロントパネルの電流計・電圧計の指示値補正用と思われます。 早速、RV1を、恐る恐る回転させてみたところ、何とか最低1V〜最大15V位まで、一応可変はしますが、途中、何度も大きく電圧が上下動するポイントがあったりして、挙動が非常に不安定です。 この状態で、所要の電圧にピンポイントで合わせるのは、至難という感じです。 また、回転もスムーズではなく、なにか「ザラつき」のような触感があります。 やはり、このVRが経年劣化しているのは間違いないようです。 そうであるならば、このVRを新品に交換すれば済む話ですが、生憎手持ちがありません。 近所にパーツ屋さんはありませんから、おいそれと、買いに走ることもできません。 そこで、試しに、接点復活剤を吹付けして、様子を見てみることにしました。  ※蛇足ですが、接点復活剤の塗布は、ごく少量に留めておくのが賢明です。 あまり大量に注すと、逆に劣化が進む可能性があります。 電源を切ってから、RV1に少量吹付けし、VRを左右一杯まで、何度かゆっくり往復回転させたところ、当初みられた「ザラつき」はなくなりました。 この状態で、再度通電して、RV1を回転させてみたところ、まだ一部、電圧が大きく上下動するポイントはみられましたが、ある程度、所要の電圧に追い込むことができるまでに改善されていました。 フロントパネルの電圧調整VRが中央の位置で、13.8Vになるように微調整して終了。  この後、連続で1時間程通電して様子見しましたが、電圧のふらつきは認められませんでした。 とりあえずなんとか、復活したみたいです:-P。 でも、現状ではあくまで「応急処置」であり、根本的な解決にはなっていません。 いずれ遅かれ早かれ、また同じ症状が発現するのは目に見えています。 近い内に、交換用のVRを手に入れておかねばなりませんねえ…。 その節は、この際なので、VR1〜4まで全部交換しておくつもりです。 （忘備メモ…RV1:5kΩ RV2:50kΩ RV3:2kΩ RV4:10kΩ） 前記のとおり、私の住む四国の片田舎には電子部品を扱っているパーツ屋さんは、無くなってしまいました（私の知りうる限りでは）から、ネットで購入することになるのですけれど、たかだか4個のVRの為"だけ"で通販の世話になっていては、送料のウエイトがバカになりません。 コスパを考慮すると、何か他のパーツと抱き合わせで購入せねばなりません。 これはこれで、少々面倒ではありますが…Hi。 |
